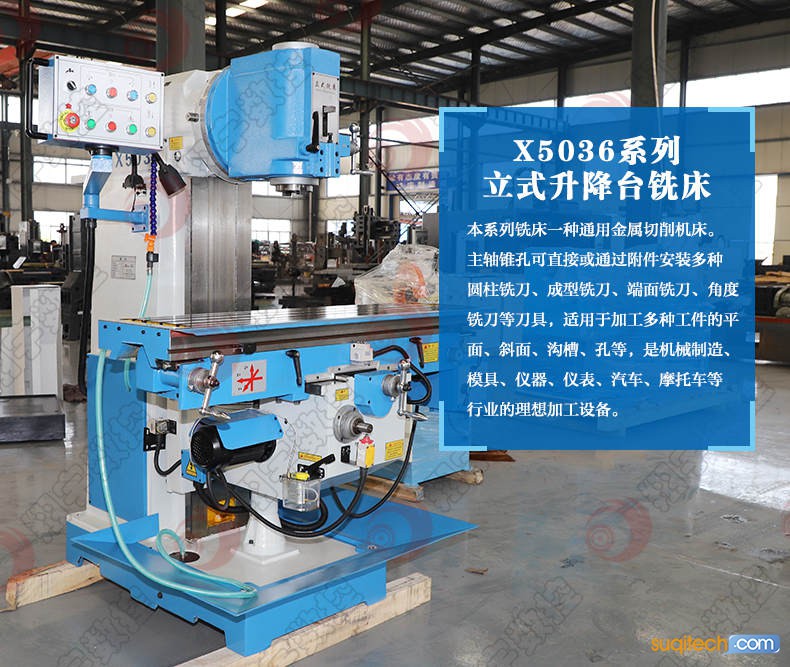

X5036B立式铣床
一、公司简介：
山东翔宇数控机床有限公司是一家集设计、研发、生产和销售于一体的制造型企业，专业制造数控锯床，角度锯床，双立柱锯床以及特殊产品，专业制造数控、全自动、半自动、卧式、立式、双柱及龙门式系列金属带锯床,具有科技含量高、结构合理、性能稳定等优点。
二.产品特点：
X5036立式铣床是一种通用金属切削机床。本铣床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具，适用于加工各种零部件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。
本机床具有如下特点：
1．主轴套筒可手动微进给，并设有限位装置，铣头可顺、逆时针回转调整45°；
2．工作台可纵、横向手动进给和垂直升降，同时纵、横向又可实现机动快进、机动进给和垂直向机动升降；
3．工作台X、Y、Z三方向机动进给，X向行程600/1000/1300 mm，行程长，运行稳定；
4．主轴轴承采用圆锥滚子轴承，承载能力强，且采用能耗制动，具有制动转矩大，停止迅速，制动可靠；
5．采用矩型导轨稳定好；
6． 工作台及导轨经超音频淬火，强度更强。
三．主要技术参数：
|
参数项目 |
X5036B |
|
主轴锥孔锥度 |
7：24 ISO50 |
|
主轴端面至工作台面距离 (mm) |
70-450 |
|
主轴中心至床身垂直导轨面距离 (mm) |
360 |
|
主轴转速范围 (r/min) |
60-1700 （12级） |
|
立铣头回转角度 |
±45° |
|
工作台尺寸 (mm) |
1500×360 |
|
工作台行程（纵向/横向/垂向）(mm) |
1000/320/380 |
|
工作台纵/横向机动进给速度 (mm/min) |
15-370(8级)540(快) |
|
工作台垂向机动升降速度 (mm/min) |
590 |
|
工作台T型槽数/宽度/间距 (mm) |
3/18/80 |
|
主传动电动机功率 (kw) |
4 |
|
工作台机动进给电动机功率 (w) |
750 |
|
升降台升降进给电动机功率 (w) |
1100 |
|
冷却泵电动机功率 (w) |
90 |
|
冷却泵流量 (升/分) |
25 |
|
机床净重/毛重 (kg) |
2230/2400 |
|
外形尺寸 (mm) |
2220×1790×1980 |
